Dachowy sygnał skrętu w pojazdach specjalnych — kiedy pomaga, a kiedy wymaga zmian w projekcie

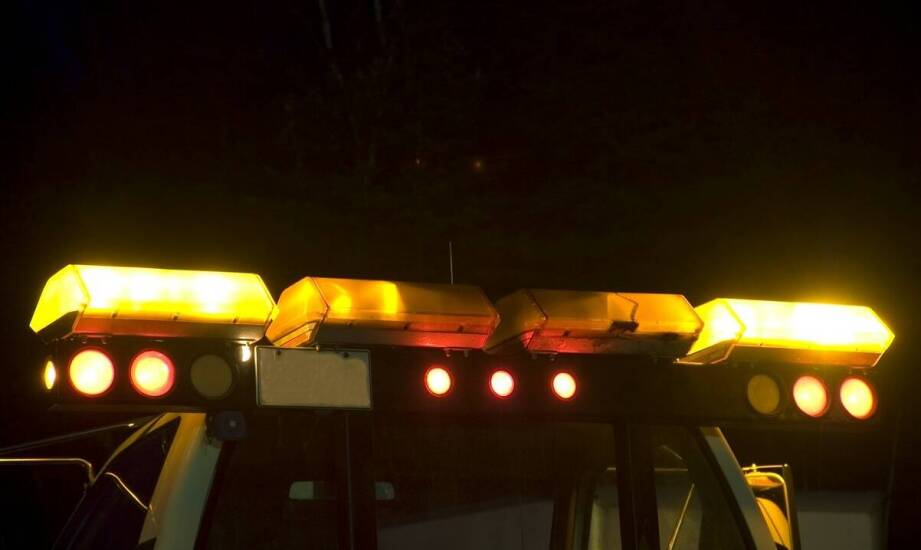

W pojazdach o nietypowych gabarytach, w tym w wielkogabarytowych maszynach budowlanych i ciężarówkach z wysokimi zabudowami, masywny osprzęt bardzo często przysłania standardowe oświetlenie sygnalizacyjne. Podczas wykonywania manewrów w gęstym ruchu ulicznym lub na ciasnym placu budowy zamiar skrętu bywa całkowicie niewidoczny dla otoczenia, co znacząco potęguje ryzyko groźnych kolizji. Przeniesienie punktu świetlnego ponad linię konturu nadwozia rozwiązuje problem martwych stref wizualnych. Uzupełniający sygnał umieszczony na najwyższym poziomie pojazdu skutecznie ostrzega innych kierowców i pieszych, niezależnie od aktualnego ustawienia ruchomych elementów roboczych maszyny. Takie rozwiązanie ułatwia nawigację na zatłoczonych placach przeładunkowych i chroni infrastrukturę przed przypadkowym uszkodzeniem.

Zmiana geometrii oświetlenia i wymagania homologacyjne

Standardowe boczne punkty świetlne podlegają rygorystycznym wymogom homologacyjnym, określanym między innymi przez europejską normę ECE R48. Przepisy te wymagają, aby światła kierunkowe były widoczne w poziomie pod kątem 80 stopni na zewnątrz oraz pionowo od 5 stopni powyżej do 20 stopni poniżej linii montażu. W przypadku wysokich pojazdów ciężarowych, autobusów o długości powyżej sześciu metrów oraz specjalistycznych maszyn torowych utrzymanie tych parametrów bywa bardzo trudne. Górne oświetlenie diametralnie zmienia kąt rozchodzenia się światła, co ułatwia odczytanie intencji kierowcy z dużej odległości przez pieszych i operatorów innych maszyn.

W ciągnikach rolniczych z doczepionym szerokim agregatem lub w drezynach pomiarowych dach kabiny to nierzadko jedyna wolna przestrzeń montażowa. Tradycyjna zabudowa lemieszy skutecznie odcina boczne wiązki światła, dlatego wyżej umiejscowiony kierunkowskaz dachowy pozwala legalnie i bezpiecznie poruszać się po drogach publicznych. Nowoczesne moduły LED pracujące w standardzie 12V lub 24V charakteryzują się bardzo niskim poborem prądu, a ich precyzyjne soczewki radzą sobie z rozpraszaniem światła nawet w trudnych warunkach pogodowych.

Trwałość komponentów i projektowanie instalacji elektrycznych

Przeniesienie sygnałów świetlnych na szczyt nadwozia generuje specyficzne wyzwania natury technicznej, szczególnie w zakresie prowadzenia samej instalacji elektrycznej. Oprawy montowane na zewnętrznych powłokach pojazdów specjalnych narażone są na skrajne warunki atmosferyczne oraz uderzenia fizyczne. Wymusza to stosowanie obudów o najwyższej klasie szczelności IP68, które skutecznie blokują wchłanianie wilgoci i pyłu. Oznacza to pełną ochronę przed długotrwałym zanurzeniem w wodzie, co jest niezwykle ważne podczas prac w ciężkim terenie terenowym lub rolniczym.

Kluczowym elementem całego systemu pozostaje solidna infrastruktura zasilająca. Odpowiednio zaprojektowana sieć przewodów musi znosić ciągłe wibracje pochodzące od układu jezdnego i wstrząsy silnika. W procesie modernizacji flot pojazdów szynowych i wojskowych ogromne znaczenie ma staranna produkcja wiązek kablowych. Przewody zasilające o przekroju 3x0,5 mm² przechodzą przez grube uszczelki dachowe, co eliminuje ryzyko powstawania ognisk korozji na styku blachy z oprawą. Wywodząca się z okolic Poznania spółka EL-CAB wytwarza certyfikowane wiązki elektryczne i szafy sterownicze, dostarczając sprawdzone rozwiązania zasilające dla producentów wielkogabarytowych maszyn oraz jednostek pływających. Poprawnie poprowadzona i zaizolowana infrastruktura eliminuje uciążliwe spadki napięć na długich odcinkach.

Alternatywy projektowe a optymalizacja przestrzeni roboczej

Modyfikacja układu sygnalizacyjnego poprzez przeniesienie świateł na górną partię nadwozia sprawdza się wszędzie tam, gdzie ingerencja w kształt zabudowy zmniejszyłaby użyteczność sprzętu. Inżynierowie czasami rozważają zmianę geometrii bocznych osłon lub dodanie wysuniętych ramion z lampami, jednak takie wypustki są bardzo podatne na zniszczenie w wąskich korytarzach leśnych czy ciasnych halach magazynowych. Dach pojazdu zapewnia optymalne pole rozsyłu sygnału bez sztucznego poszerzania całkowitego obrysu maszyny.

Wykorzystanie tej przestrzeni stabilizuje układ elektryczny, chroni delikatne moduły świetlne przed bezpośrednimi uderzeniami i ułatwia zachowanie pełnej zgodności z wymogami ruchu drogowego. Przeniesienie instalacji wyżej przyspiesza również rutynowe prace serwisowe, ponieważ technicy mają swobodny dostęp do obudowy z pominięciem elementów ciężkiej hydrauliki siłowej. Dobrze zaplanowana lokalizacja punktów świetlnych zapobiega kosztownym przestojom technicznym floty, podnosząc jednocześnie bezawaryjność w najbardziej wymagających środowiskach pracy.
